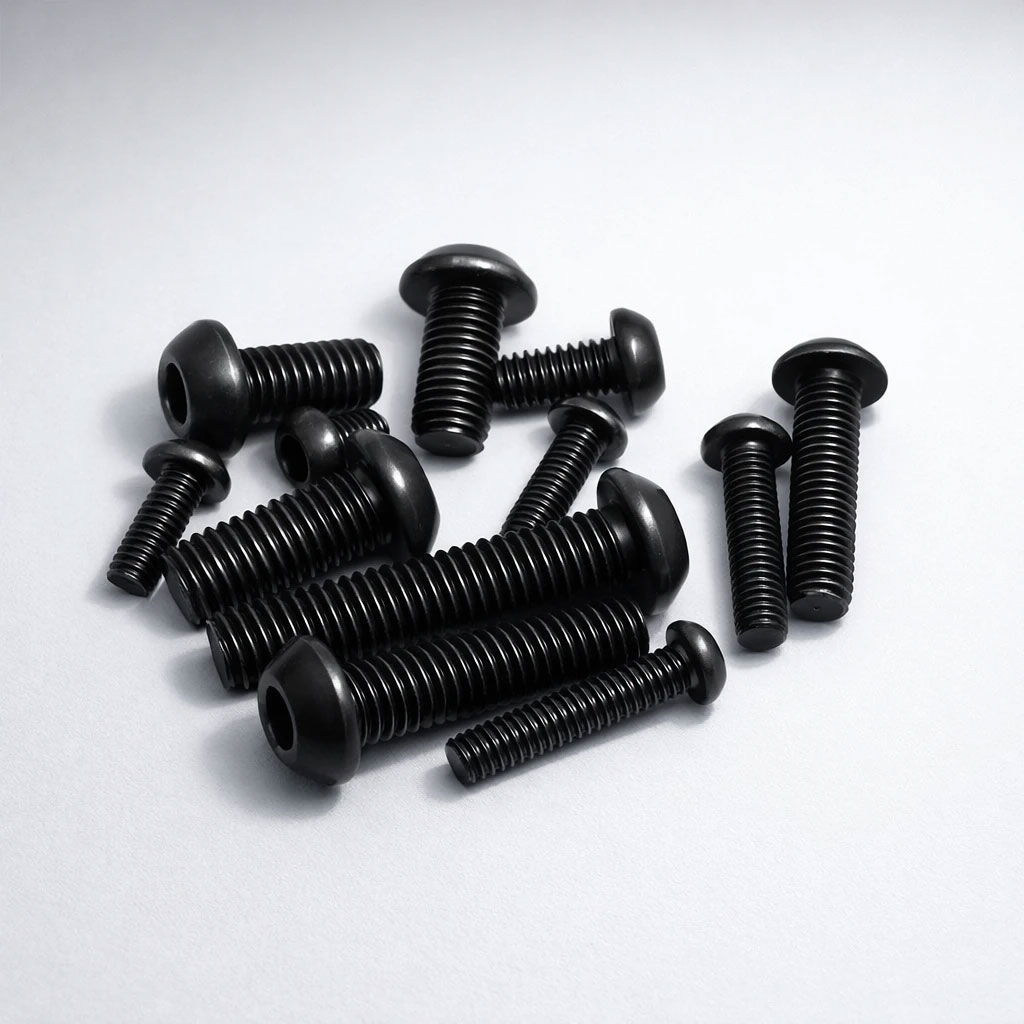

پیچ آلن کله قارچی
کِی بهترین انتخاب است؟
پیچی که ظاهرش گول میزند — ساده به نظر میرسد اما اگر جایش را اشتباه انتخاب کنید میشکند یا لق میشود. بیایید واقعی صحبت کنیم.
پیچ آلن کله قارچی یا چتری — که در زبان فنی Button Head Socket Screw نامیده میشود — شناختهترین پیچ در پروژههای دوچرخه، مبلمان فلزی و تجهیزات الکترونیکی است. اما خیلیها همین پیچ را اشتباه جا میزنند و بعد تعجب میکنند که چرا آچارشان سُر میخورد یا رزوه میپیچد. در این مقاله میگوییم دقیقاً کجا باید استفاده شود و کجا نه.
چرا به آن «کله قارچی» میگویند؟
اگر یک پیچ آلن معمولی (سر استوانهای) را کنار این پیچ بگذارید، تفاوت آشکار است: سر آن گرد، پهن و کمارتفاع است — درست شبیه کلاهک قارچ. به همین دلیل در فارسی هم «کله قارچی» و هم «چتری» صدایش میزنند.
این شکل خاص دو چیز را همزمان به دست میدهد: ارتفاع کمتر از سطح و سطح تماس بیشتر با قطعه. یعنی پیچ کمتر از سطح بیرون میزند و فشار را روی مساحت بیشتری پخش میکند — اما به قیمت گشتاور مجاز کمتر.

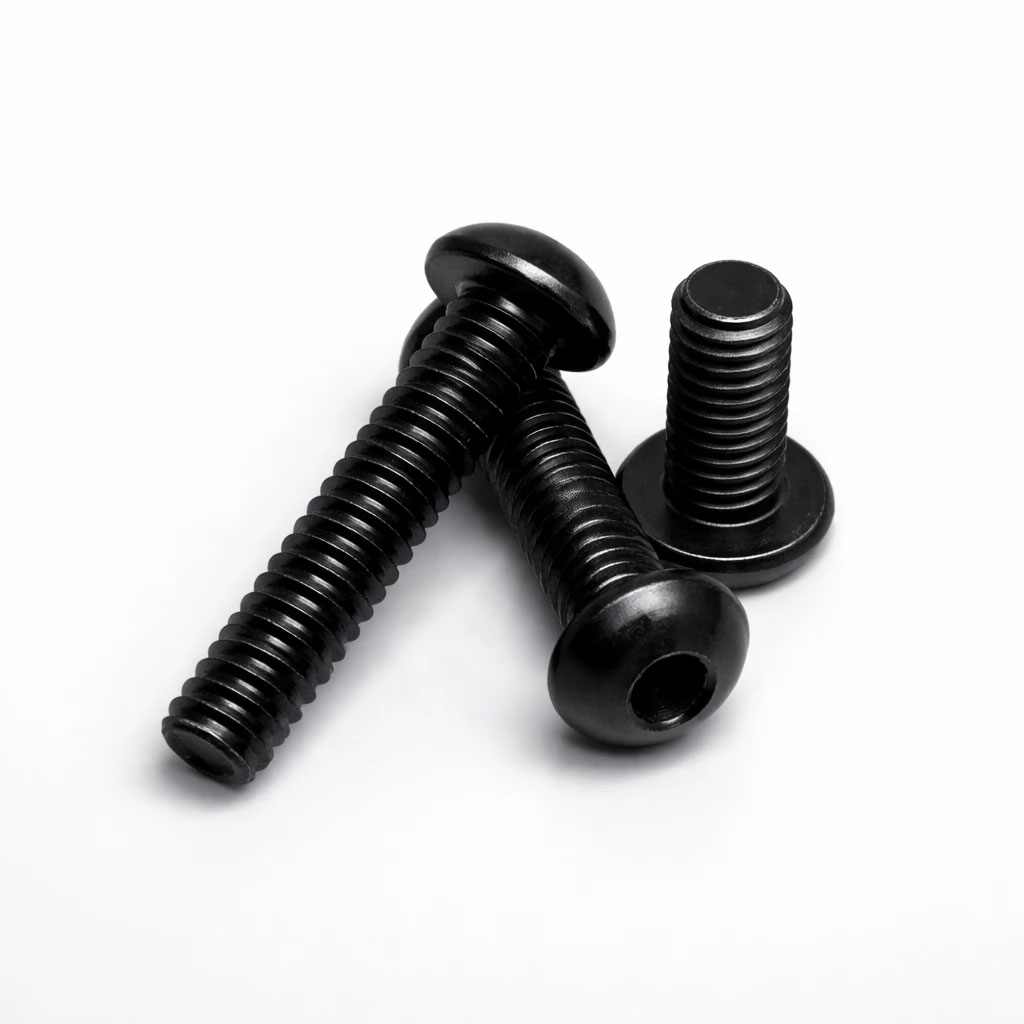

شکل گنبدی سر، این پیچ را از سایر انواع آلن متمایز میکند — ارتفاع کم، سطح تماس بالا
دوچرخهسازها این پیچ را روی گیرههای دوچرخه، رکاب و کرپی ترجیح میدهند — چون هیچ لبهای بیرون نمیزند که به پا آسیب بزند یا لباس را پاره کند. همین منطق در طراحی لپتاپها، سرورها و تجهیزات ورزشی هم دیده میشود.
مشخصات فنی و استانداردها
استاندارد اصلی این پیچ ISO 7380 (و معادل آلمانیاش DIN 7380) است. برخلاف پیچ سر استوانهای (DIN 912) که ارتفاع سرش تقریباً برابر قطر رزوه است، ارتفاع سر کله قارچی حدود ۵۵٪ قطر رزوه است. این عدد مهم است چون مستقیماً روی ظرفیت انتقال گشتاور تأثیر میگذارد.
| مشخصه | Button Head (ISO 7380) | Socket Head Cap (ISO 4762) |
|---|---|---|
| ارتفاع سر | ≈ ۰٫۵۵ × قطر رزوه | ≈ ۱٫۰ × قطر رزوه |
| قطر سر | بزرگتر (≈ ۱٫۷ × d) | استاندارد (≈ ۱٫۵ × d) |
| عمق حفره هگز | کمتر — آچار کمتر درگیر میشود | بیشتر — درگیری کاملتر |
| گشتاور مجاز (M6) | ≈ ۷–۹ N·m | ≈ ۱۴–۱۶ N·m |
| ارتفاع از سطح | کم — ایدهآل | بالا — فضا میگیرد |
| گرید معمول | ۸٫۸ (ماکزیمم ۱۰٫۹) | ۸٫۸ تا ۱۲٫۹ |
مزایا و محدودیتها — بدون رتوش
هر پیچی یک معامله است. این پیچ هم استثنا نیست. بدانید چه میگیرید و چه نمیگیرید:
✓ مزایا
- کمترین برجستگی از سطح
- لبه تیزی ندارد — ایمن برای پوست
- توزیع فشار یکنواختتر (سر عریض)
- ظاهر تمیز و مدرن
- نیازی به سوراخکاری مخروطی ندارد
- در فضاهای تنگ نصب میشود
✕ محدودیتها
- گشتاور مجاز نصف سر استوانهای
- حفره هگز کمعمقتر — آچار سُر میخورد
- برای اتصالات حیاتی توصیه نمیشود
- گرید ۱۲٫۹ بهندرت موجود است
- در ارتعاش شدید سست میشود
- نباید جایگزین socket head cap شود
ظرفیت گشتاور: کجای طیف قرار دارد؟
تفاوت عملی گشتاور را ببینید — عدد N·m برای گرید ۸٫۸ در سایز M6:
کجا باید از پیچ کله قارچی استفاده کنید؟
وقتی این سه شرط همزمان برقرار باشد، این پیچ انتخاب درستی است: گشتاور نیاز متوسط دارد، ارتفاع محدود است، و ظاهر اهمیت دارد.
دوچرخه و موتورسیکلت
گیرههای فرمان، رکابها، کرپی و اتصالات بدنه. لبهی صاف آن خطر کبودی و پارهشدن لباس را از بین میبرد.
پرکاربردترینالکترونیک و IT
پانلهای سرور، کیس کامپیوتر، براکتهای نگهدارنده. جایی که نیاز به باز و بسته کردن مکرر دارد و ارتفاع کم مهم است.
M3 — M5مبلمان فلزی و صنایع دستی
میز و صندلیهای فلزی، قفسهبندیها. ظاهر زیبا + نصب آسان بدون ابزار تخصصی.
M4 — M8تجهیزات ورزشی
وزنهها، دستگاههای بدنسازی، اسکیتبورد. جایی که بدنه باید صاف و بدون برجستگی باشد.
استنلس A2رباتیک و اتوماسیون
بازوهای ربات، چارچوبهای آلومینیومی، پروفیلهای T-slot. سبکی و ارتفاع کم اولویت دارد.
M3 — M6پنلها و رکهای صنعتی
تابلوهای برق، رک سرور، جعبههای کنترل. نصب مکرر بدون آسیب به دست تکنسین.
گالوانیزه / استنلسراهنمای سایز برای کله قارچی
آچار آلن مورد نیاز برای این پیچ کوچکتر از socket head cap همسایز است — چون عمق حفره کمتر است. همیشه از آچار اندازه دقیق استفاده کنید:
کدام جنس و پوشش را انتخاب کنید؟
| جنس / پوشش | گرید | بهترین کاربرد |
|---|---|---|
| فولاد سیاه (Oxide) | ۸٫۸ / ۱۰٫۹ | محیط داخلی خشک، ماشینآلات پوشیده |
| گالوانیزه زینک | ۸٫۸ | فضای نیمهمرطوب، صنایع غذایی سبک |
| استنلس A2 (304) | معادل ۷۰ | محیط مرطوب، تجهیزات ورزشی، دریایی |
| استنلس A4 (316) | معادل ۷۰/۸۰ | دریایی، صنایع غذایی، محیطهای شیمیایی |
| آلومینیوم | — | هوافضا، رباتیک، جایی که وزن حرف اول میزند |
| تیتانیوم | Gr5 | دوچرخه کربن، کاربردهای پریمیوم |
راهنمای نصب — ۵ قانون برای نتیجه درست
- آچار را تا انتها فرو کنید: چون حفره کمعمق است، هر میلیمتر درگیری اهمیت دارد. آچار باید کاملاً نشسته باشد، نه شناور.
- از گشتاورسنج استفاده کنید: بیش از حد سفت نکنید — لبه حفره سریعتر از socket head خرد میشود. گشتاور توصیهشده روی جدول فنی را رعایت کنید.
- قفلکننده رزوه برای ارتعاش: اگر دستگاه لرزش دارد، از Loctite 243 (آبی) روی رزوه استفاده کنید. واشر فنری با این پیچ همیشه کار نمیکند چون سر عریض آن را له میکند.
- سطح تماس را تمیز کنید: سر عریض این پیچ حساس است — هر ذره پلیسه یا کثیفی زیر سر باعث میشود پیچ کج بنشیند.
- جنس مخالف نزنید: پیچ استنلس روی آلومینیوم نیاز به گریس آنتیسیز دارد تا گالوانیک کروژن ایجاد نشود و پیچ گیر نکند.
یکی از رایجترین مشکلات در تعمیرگاهها این است که آچار آلن را سالهاست روی همان پیچ استفاده میکنند و لبههایش گرد شده. با یک آچار فرسوده روی پیچ کله قارچی، ۹۰٪ احتمال دارد حفره خرد شود. آچار جدید بخرید — قیمتش از یک پیچ گیرکرده خیلی کمتر است.
نسخههای مختلف ISO 7380
این پیچ در دو زیرنوع اصلی تولید میشود که گاهی اشتباه گرفته میشوند:
| استاندارد | ویژگی خاص | زمان استفاده |
|---|---|---|
| ISO 7380-1 | Button Head ساده — همان کله قارچی کلاسیک | عمومی — اکثر کاربردها |
| ISO 7380-2 | Button Head با فلنج — واشر یکپارچه زیر سر | روی سطوح نرم (آلومینیوم، پلیمر) برای جلوگیری از فرورفتگی |
| DIN 7380 | معادل آلمانی ISO 7380-1 با تلرانسهای کمی متفاوت | قطعات اروپایی — کاملاً قابل جایگزینی |
| ASME B18.3 (اینچی) | Button Head Socket Screw با رزوه UNC/UNF | تجهیزات آمریکایی — هرگز با متریک مخلوط نکنید |
خلاصه: کله قارچی بزنم یا نه؟
جواب ساده است: اگر هیچکدام از موارد زیر در کارتان نیست، بزنید:
- اتصال تحت ارتعاش شدید یا ضربه دینامیک (موتور، گیربکس، سیستم تعلیق)
- نیاز به گشتاور بالای ۱۲ N·m در M6
- محیط با حرارت بالای ۲۰۰ درجه — گریدهای ۱۲٫۹ در این پیچ موجود نیست
- جایگزینی مستقیم socket head cap در طراحی تأیید شده — تغییر استاندارد نیاز به بازبینی دارد
در همه کاربردهای دیگر — ظاهر بهتر، نصب راحتتر، و ایمنی بیشتر برای اپراتور میگیرید. این پیچ بیدلیل محبوب نشده.
