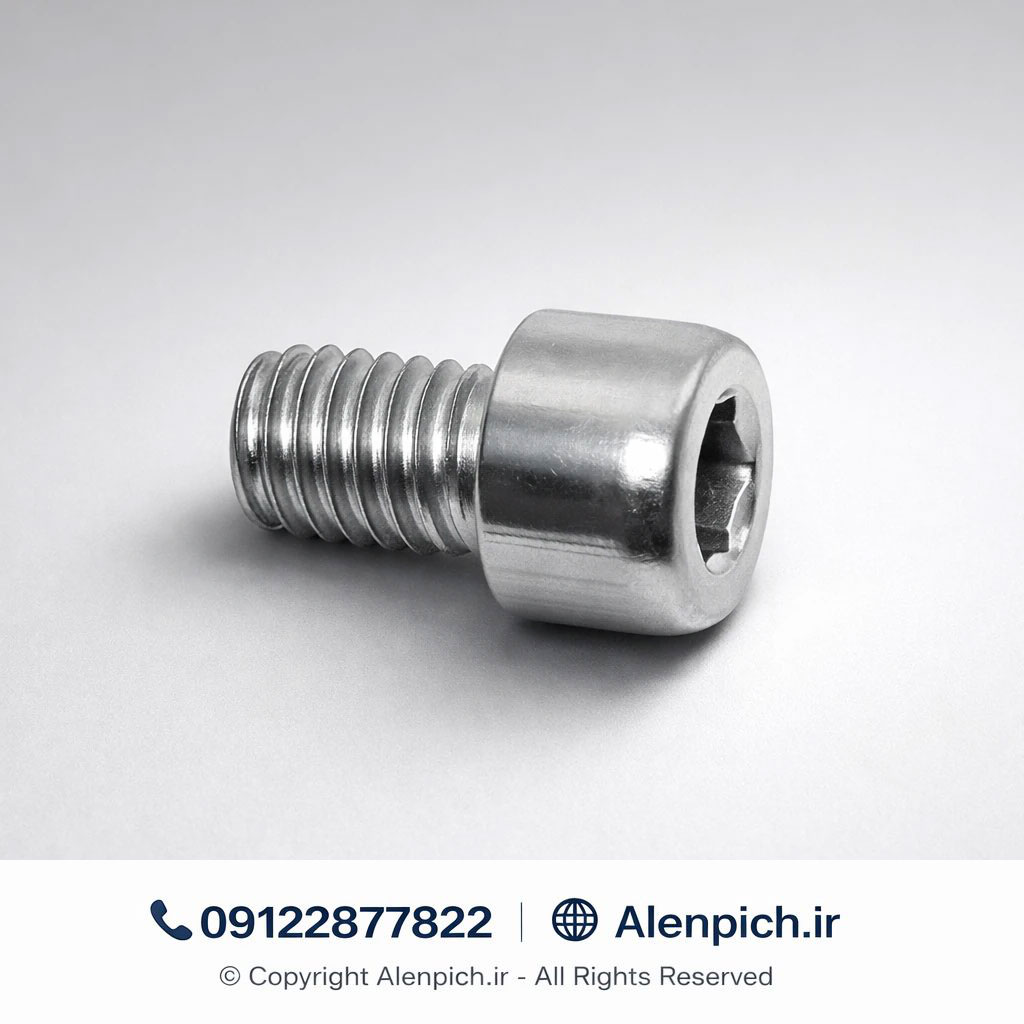

بررسی پیچ آلن باسر تمام رزوه و گل کوتاه
نوشته شده توسط: admin564 در مقالات
تمامرزوه، نیمرزوه
یا گلکوتاه؟
سه پیچ که از بیرون شبیه هماند اما رفتارشان زیر بار کاملاً متفاوت است — اشتباه انتخاب کنید و دقت ماشینتان را از دست میدهید.
یک تکنسین باتجربه میتواند فقط با نگاه کردن به شکست یک پیچ بگوید که کجای طراحی اشتباه بوده. اگر پیچ از وسط دنده خورده، احتمالاً تمامرزوه جایی نشسته که باید نیمرزوه میبود. اگر سر پیچ با سطح تداخل داشته، احتمالاً گلکوتاه فراموش شده. این مقاله همین سه انتخاب را — با منطق پشتشان — روشن میکند.
اول از همه: آناتومی پیچ آلن سراستوانه را بشناسید
پیچ آلن سراستوانه — یا در زبان فنی Socket Head Cap Screw (SHCS) — از سه ناحیه اصلی تشکیل شده که هرکدام نقش مستقلی دارند:
| ناحیه | نام فنی | کارکرد اصلی |
|---|---|---|
| سر پیچ (Head) | Socket Head | انتقال گشتاور از آچار — ارتفاع و قطر تعیینکننده ظرفیت |
| تنه بدون دنده (Shank) | Unthreaded Shank / Grip Length | تحمل نیروی برشی — فقط در نیمرزوه وجود دارد |
| بخش دندهدار (Thread) | Threaded Length | ایجاد نیروی محوری — باید با طول درگیری در مادگی تطابق داشته باشد |
در تمامرزوه، ناحیه دوم وجود ندارد — دنده از درست زیر سر تا انتها ادامه دارد. در نیمرزوه، بخشی از تنه صاف و بدون دنده است. این تفاوت ظاهراً جزئی، رفتار مکانیکی پیچ را بهطور اساسی عوض میکند.
چپ: تمامرزوه — دنده از زیر سر شروع میشود. راست: نیمرزوه — تنه صاف (Grip) بین سر و دنده مشخص است
تمامرزوه — پیچی که همه میشناسند اما کمتر کسی درست بهکار میبرد
تمامرزوه محبوبترین نوع است — چون تولیدش ارزانتر است و در انبارها همیشه موجود. اما این محبوبیت باعث شده خیلی جاهایی استفاده شود که نباید. بگذارید اول بگوییم کجا واقعاً انتخاب درست است:
وقتی پیچ از یک قطعه رد میشود و روی مادگی (مهره یا داخل قطعه دوم) محکم میشود، تمامرزوه برتری دارد — چون حتی اگر طول کامل قطعه اول درگیر دنده شود، همچنان دنده کافی برای مادگی باقی میماند. همچنین در قطعات نازک (جایی که نمیتوان برای تنه صاف جا داد) تمامرزوه تنها گزینه است.
✓ مزایای تمامرزوه
- قابل استفاده در هر طول سوراخ
- انعطاف بیشتر در قطعات نازک
- قیمت پایینتر — تولید سادهتر
- در دسترستر در بازار
- برای اتصال با مهره ایدهآل
- تنظیم عمق نصب آسانتر
✕ محدودیتهای تمامرزوه
- هیچ تنه صافی برای تحمل برش ندارد
- در اتصالات با لغزش جانبی خطرناک است
- ضعیفتر در برابر نیروهای عرضی
- دقت موقعیتدهی کمتر
- امکان برشِ دنده در سطح تماس دو قطعه
- برای سوراخهای تطابق (Clearance Hole) مناسب نیست
نیمرزوه — وقتی دقت و برشمقاومت اولویت است
تنه صاف در نیمرزوه (Grip Length یا Shank) فقط یک بخش خالی نیست — این قسمت مهندسیشدهترین بخش پیچ است. بیایید ببینیم چه کار میکند:
تنه صاف با دیواره سوراخ تطابق (Clearance یا H7/h6) تماس دارد. وقتی نیروی برشی (جانبی) وارد میشود، این نیرو توسط تنه فولادی صاف تحمل میشود — نه دنده. مقطع یکپارچه فولادی در برابر برش بسیار قویتر از دندههای پیچ است. در واقع پیچ نیمرزوه در این حالت شبیه یک پین تلرانس عمل میکند که همزمان قفل میشود.
✓ مزایای نیمرزوه
- مقاومت برشی بهمراتب بالاتر
- موقعیتدهی دقیق دو قطعه نسبت به هم
- جلوگیری از لغزش جانبی قطعات
- مناسب برای سوراخهای تطابق (H7)
- در بارهای دینامیک پایدارتر
- ترکیب عملکرد پیچ + پین در یک قطعه
✕ محدودیتهای نیمرزوه
- باید طول صحیح انتخاب شود — کوتاهتر از قطعه نشود
- قیمت کمی بالاتر
- موجودی بازار کمتر از تمامرزوه
- در قطعات خیلی نازک قابل استفاده نیست
- طراحی سوراخ نیاز به دقت بیشتری دارد
- نمیتوان با مهره (از سمت مقابل) استفاده کرد
اعداد واقعی: تفاوت مقاومت برشی چقدر است؟
عدد دقیق بستگی به گرید، جنس قطعه، و تلرانس سوراخ دارد. اما این مقایسه تقریبی برای فولاد گرید ۱۲٫۹ در M8 تصویر روشنی میدهد:
به عبارت ساده: در شرایط برش، نیمرزوه با سوراخ تطابق دقیق میتواند تقریباً دو برابر تمامرزوه نیرو تحمل کند. این تفاوت در سازههای تحت ارتعاش یا بار دینامیک حیاتی است.
فرمول انتخاب طول صحیح نیمرزوه
اشتباه رایج: مهندسان طول کلی پیچ را درست انتخاب میکنند اما به تطابق طول تنه صاف با ضخامت قطعه توجه نمیکنند. این قانون ساده را به خاطر بسپارید:
طول تنه صاف (Grip) ≥ ضخامت قطعه رویی
به عبارت دقیقتر: تنه صاف باید از لایهای که نیاز به موقعیتدهی دارد
کاملاً رد شود و دنده فقط داخل قطعه پایینی (یا مهره) درگیر شود.
اگر تنه کوتاهتر از ضخامت قطعه رویی باشد، دنده وارد سوراخ تطابق میشود
و مزیت نیمرزوه از بین میرود.
| سایز پیچ | حداقل طول رزوه (DIN 912) | طول تنه برای پیچ ۳۰mm |
|---|---|---|
| M4 | ۱۴ mm | ۱۶ mm |
| M5 | ۱۶ mm | ۱۴ mm |
| M6 | ۱۸ mm | ۱۲ mm |
| M8 | ۲۲ mm | ۸ mm |
| M10 | ۲۶ mm | ۴ mm |
| M12 | ۳۰ mm | ۰ (تمام پیچ = رزوه) |
آلن گلکوتاه (Low Head) — قهرمان فضاهای تنگ
Low Head Socket Cap Screw — که در ایران به «گلکوتاه» یا «سر کوتاه» معروف است — همان Socket Head Cap Screw است اما با یک تفاوت: ارتفاع سرش بهجای ۱×d، تنها حدود ۰٫۶×d است. این ۴۰٪ کاهش ارتفاع ممکن است کم به نظر برسد — اما گاهی همین چند میلیمتر تفاوت بین «نصب ممکن» و «نصب غیرممکن» است.
یک پلیت آلومینیومی دارید که باید روی پروفیل T-slot نصب شود. فاصله آزاد بین پلیت و قطعه مجاور ۵ میلیمتر است — سر یک SHCS معمولی M5 ارتفاعش ۵ میلیمتر است، یعنی درست در لبه تداخل است. با گلکوتاه M5 (ارتفاع ≈ ۳ میلیمتر)، ۲ میلیمتر فضای آزاد دارید. این فضا ممکن است برای یک سیمکشی یا حرکت مکانیکی ضروری باشد.
رباتیک و اتوماسیون
بازوهای ربات، اسلایدهای خطی، براکتهای سنسور. هر میلیمتر فضای آزاد ارزشمند است — گلکوتاه رایجترین انتخاب است.
M3 — M6هوافضا و دفاعی
پانلهای بدنه هواپیما، محفظههای الکترونیک هواپیما. وزن کمتر + ارتفاع کمتر = دو مزیت همزمان.
تیتانیوم / A286الکترونیک و PCB
بردهای مدار چاپی، استندآفها، براکتهای نگهدارنده در کیسهای اسلیم. جایی که میلیمتر اهمیت دارد.
M2 — M4ابزار دقیق و اپتیک
تلهسکوپها، دوربینهای صنعتی، میکروسکوپها. جایی که سر پیچ نباید با لنز یا مسیر نوری تداخل داشته باشد.
استنلس A4دوچرخه و موتور مسابقهای
کرپی، گیربکس کمپیور، قابهای کربن. ترکیب ارتفاع کم + وزن سبک برای کاهش مقاومت هوایی.
تیتانیوم Gr5پانلهای طراحی صنعتی
محصولاتی که ظاهر تمیز مهم است — گلکوتاه از سطح کمتر بیرون میزند و در چشم نمیافتد.
آنودایز / پوشش رنگمقایسه مستقیم: سه پیچ، یک جدول
برای M8 گرید ۱۲٫۹، اینها اعداد واقعیاند — نه بازاریابی:
| مشخصه | تمامرزوه SHCS | نیمرزوه SHCS | گلکوتاه Low Head |
|---|---|---|---|
| ارتفاع سر (M8) | ۸ mm | ۸ mm | ≈ ۴٫۵ mm |
| عمق حفره هگز (M8) | ۶ mm | ۶ mm | ≈ ۳٫۵ mm |
| گشتاور مجاز (گرید ۱۲٫۹) | ≈ ۴۷ N·m | ≈ ۴۷ N·m | ≈ ۲۸ N·m |
| مقاومت برشی | متوسط (روی دنده) | بالا (روی تنه) | متوسط (روی دنده/تنه) |
| دقت موقعیتدهی | پایین | بالا | متوسط |
| مناسب برای قطعه نازک | ✓ بله | ✗ خیر | ✓ بله |
| نصب با آچار T-Handle | ✓ راحت | ✓ راحت | ⚠ محدودتر |
| موجودی بازار ایران | ✓ زیاد | ⚠ متوسط | ⚠ متوسط |
| قیمت نسبی | پایه | +۱۰ تا ۲۰٪ | +۵ تا ۱۵٪ |
گلکوتاه و محدودیت گشتاور — اینجا اشتباه نکنید
کاهش ارتفاع سر گلکوتاه هزینهای دارد: عمق حفره هگز کمتر است، یعنی آچار کمتر درگیر میشود. دقیقاً مثل پیچ کلهقارچی، اگر گشتاور بیش از ظرفیت باشد، گوشههای حفره خرد میشوند.
از کارگاه تا کارخانه: کدام پیچ کجا استفاده میشود؟
اینجا چند سناریوی واقعی است که مهندسان تولید و ماشینکاری با آنها روبرو هستند:
| سناریو | انتخاب صحیح | دلیل |
|---|---|---|
| اتصال دو قطعه ماشینکاریشده با بار دینامیک | نیمرزوه | تنه صاف بار برشی را تحمل میکند، نه دنده |
| پیچ از یک سمت با مهره (Through-bolt) | تمامرزوه | دنده در هر طولی از قطعه قابل استفاده است |
| قطعه نازک ۳mm با سوراخ کور ۸mm عمق | تمامرزوه | تنه نیمرزوه جا نمیشود |
| براکت دوربین روی ریل — باید اسلاید کند | نیمرزوه | تنه صاف راهنمای دقیق برای اسلاید است |
| فضای آزاد بالای پیچ کمتر از ۵mm | گلکوتاه | ارتفاع سر کمتر، کلیرانس کافی |
| پیچکاری مکرر (تعمیر و سرویس) | تمامرزوه یا گلکوتاه | تنظیم موقعیت در حین سفتشدن آسانتر است |
| اتصال قطعه آلومینیوم به فولاد با لرزش | نیمرزوه + Loctite 243 | تنه: برش. دنده: قفل. Loctite: ضدلرزش |
| پانل رک سرور با دسترسی محدود از بالا | گلکوتاه | آچار بلندتر لازم نیست، از پهلو دسترسی ممکنتر است |
در یک کارخانه پوشاک صنعتی، ماشینهای دوخت بهخاطر ارتعاش مداوم هر سه ماه پیچهای اتصال بدنه را از دست میدادند. تمامرزوهها بودند. جایگزینی با نیمرزوه + Loctite آبی، این مشکل را کاملاً حل کرد — بدون تغییر در طراحی سوراخها، فقط انتخاب بهتر پیچ.
استانداردهای رسمی این سه نوع
| نوع پیچ | استاندارد ISO | استاندارد DIN | استاندارد ASME (اینچی) |
|---|---|---|---|
| SHCS تمامرزوه | ISO 4762 | DIN 912 | ASME B18.3 |
| SHCS نیمرزوه | ISO 4762 (Partial Thread) | DIN 912 (≥ حد طولی خاص) | ASME B18.3 |
| Low Head (گلکوتاه) | ISO 7984 | DIN 6912 | ASME B18.3 (Low Head) |
| Low Head با Pilot (راهنما) | ISO 7984 var. | DIN 6912 | — |
راهنمای سریع — سه سؤال، یک پاسخ
قبل از سفارش پیچ، این سه سؤال را از خودتان بپرسید:
- آیا نیروی جانبی (برشی) وجود دارد؟ — اگر بله و قطعه به اندازه کافی ضخیم است: نیمرزوه انتخاب کنید. مقاومت برشی آن تا دو برابر تمامرزوه است.
- آیا ارتفاع سر پیچ محدودیت دارد؟ — اگر فاصله آزاد بالای اتصال کمتر از ارتفاع استاندارد SHCS است: گلکوتاه (Low Head) را بررسی کنید. اما گشتاور کمتری دارد — حتماً چک کنید.
- آیا پیچ از طرف مقابل با مهره محکم میشود یا قطعه خیلی نازک است؟ — در هر دو حالت: تمامرزوه بهترین انتخاب است. انعطاف بیشتر و قیمت کمتر.
