انواع پیچ آلن و کاربردهای آنها
از کدام پیچ آلن استفاده کنیم؟ همه چیز درباره انواع، سایزها، جنسها و کاربردهای واقعی — یکجا و کاربردی.
پیچ آلن چیست و چه تفاوتی با پیچهای معمولی دارد؟
پیچ آلن (Allen Screw یا Socket Head Screw) نوعی پیچ است که سر آن به جای شیار خطی یا فیلیپس، یک حفره ششضلعی داخلی (Hex Socket) دارد. برای چرخاندن آن از آچار آلن (L-شکل یا T-شکل) استفاده میشود.
این طراحی چند مزیت کلیدی دارد: نیروی بیشتر در فضای کوچکتر، مقاومت بالاتر در برابر لقشدن، و ظاهر تمیزتر چون سر پیچ اغلب داخل قطعه فرو میرود.

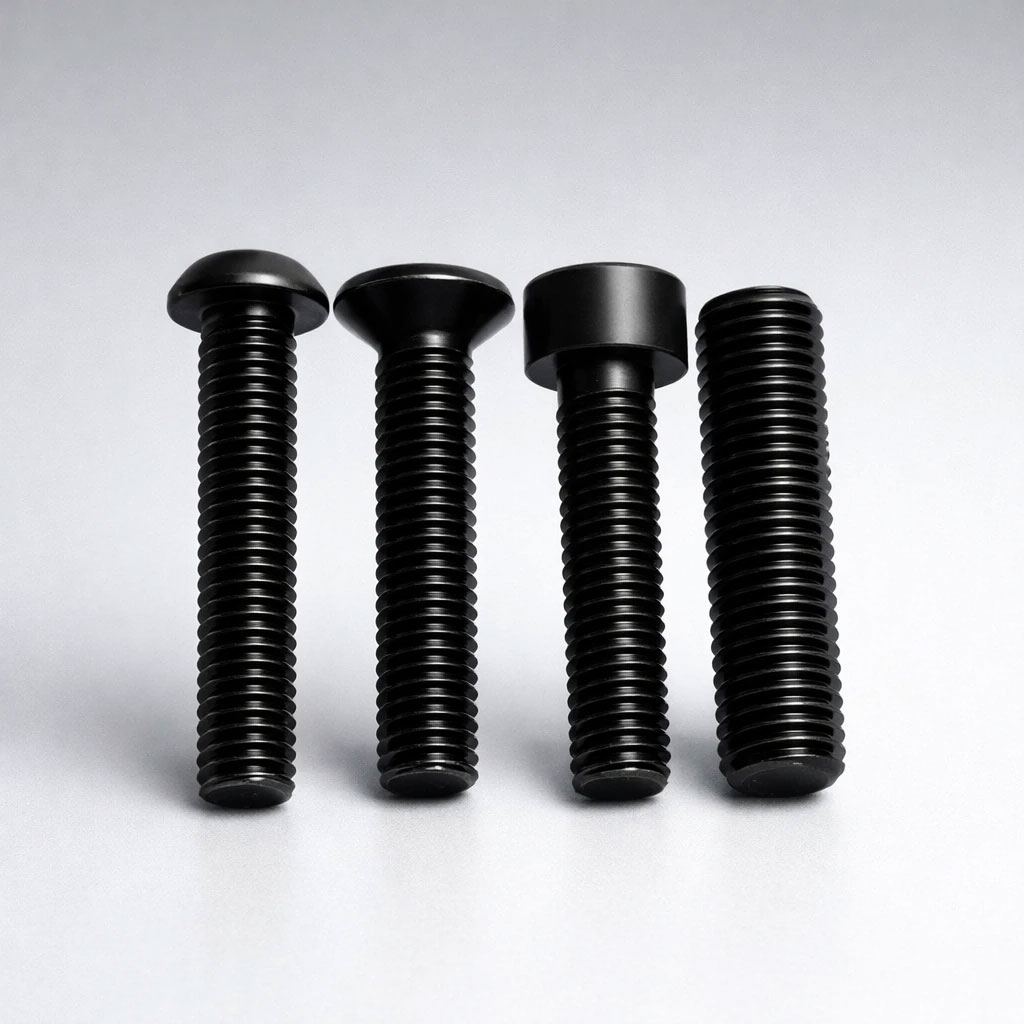

انواع پیچ آلن و کاربرد هر کدام
پیچهای آلن به شکلهای مختلفی تولید میشوند. سر پیچ مهمترین تفاوت ظاهری است که نوع کاربرد را تعیین میکند:
سر استوانهای (Socket Head Cap)
پرکاربردترین نوع. سر بلند و استوانهای که امکان اعمال گشتاور بالا را میدهد. ایدهآل برای اتصالات ماشینآلات و قطعات تحت فشار.

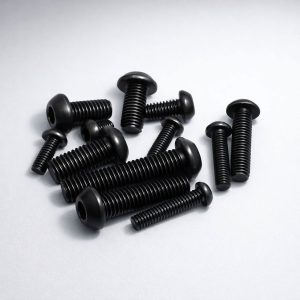

صنعتی / ماشینآلاتسر دکمهای (Button Head)
سر گرد و کمارتفاع که ظاهر تمیزتری دارد. چون سطح تماس کمتری با آچار دارد، برای اتصالات با گشتاور متوسط مناسبتر است.
مبلمان / الکترونیکسر مخروطی (Flat/Countersunk)
برای نصب در قطعاتی که پیچ باید کاملاً همسطح سطح بشود. در بدنه خودرو، درها و سازههای معماری استفاده میشود.
خودرو / معماریپیچ تنظیم (Set Screw / Grub)
بدون سر بیرونی — تمام پیچ داخل قطعه فرو میرود. برای تثبیت چرخدندهها، پولیها و محورها روی شفت استفاده میشود.
انتقال قدرتسر فلانجدار (Flange Head)
دارای واشر یکپارچه در پایه سر. توزیع فشار یکنواختتر بدون نیاز به واشر جداگانه. مناسب برای اتصال به سطوح نرم یا آلومینیوم.
آلومینیوم / پلیمرسر کمارتفاع (Low Profile / Thin Head)
برای فضاهایی که ارتفاع محدود است. در دستگاههای الکترونیکی، لپتاپها و تجهیزات پزشکی کاربرد دارد.
الکترونیک / پزشکیجدول کاربردها به تفکیک صنعت
| صنعت / حوزه | نوع پیچ آلن توصیهشده | دلیل انتخاب |
|---|---|---|
| ماشینآلات صنعتی | Socket Head Cap (DIN 912) | تحمل گشتاور بالا، دسترسی در فضای محدود |
| خودروسازی | Flat Head + Socket Head | همسطح بودن با بدنه و مقاومت ارتعاشی |
| مبلمان (IKEA-style) | Button Head / Hex Bolt | ظاهر زیبا، نصب آسان توسط مصرفکننده |
| الکترونیک / IT | Low Profile M2–M4 | کمجا، دقت بالا، عدم آسیب به PCB |
| تجهیزات پزشکی | Low Profile Stainless | ضدزنگ، قابل استریل، ابعاد دقیق |
| انتقال قدرت (گیربکس) | Set Screw (Grub) | تثبیت بدون برجستگی، مقاومت در برابر لرزش |
| ساختمان / آلومینیوم | Flange Head | توزیع فشار روی سطح نرم بدون فرورفتگی |
راهنمای سایز: از M2 تا M20
سایز پیچ آلن با حرف M (متریک) و قطر رزوه بر حسب میلیمتر مشخص میشود. هر سایز با اندازه آچار آلن مربوطه تطابق دارد:
جنس پیچ آلن را درست انتخاب کنید
انتخاب اشتباه جنس میتواند منجر به زنگزدگی، شکست یا خرابی قطعه شود:
- فولاد ۱۲٫۹: بالاترین استحکام — برای اتصالات ماشینآلات و خودروسازی که گشتاور بالا نیاز است.
- فولاد ۸٫۸: عمومیترین گرید — تعادل خوبی بین قیمت و مقاومت دارد.
- استنلس استیل A2 / A4: ضدزنگ — ایدهآل برای محیطهای مرطوب، دریایی و تجهیزات پزشکی.
- آلومینیوم: سبکوزن — برای هوافضا و الکترونیک که وزن اهمیت دارد.
- تیتانیوم: مقاوم، سبک و ضدخوردگی — گرانترین گزینه برای کاربردهای ویژه.
- نایلون / پلیمر: غیرهادی — برای اتصالات الکتریکی که باید عایق باشند.
چطور پیچ آلن مناسب را انتخاب کنیم؟ (چکلیست)
- محل نصب را بررسی کنید — آیا فضای بالای پیچ برای آچار کافی است؟
- میزان گشتاور مورد نیاز — اتصال حیاتی نیاز به گرید بالاتر دارد (12.9)
- محیط کار — مرطوب، دریایی یا داخلی؟ → جنس پیچ را بر این اساس انتخاب کنید
- آیا سر پیچ باید همسطح سطح باشد؟ → Flat/Countersunk
- آیا ارتعاش وجود دارد؟ → از واشر فنری یا Nylon Lock Nut استفاده کنید
- جنس قطعهای که روی آن پیچ میخورد — آلومینیوم نیاز به پیچ آلومینیوم یا استنلس دارد
- استاندارد سایز — متریک (M) یا اینچی (SAE)؟ هرگز این دو را مخلوط نکنید
استانداردهای مهم پیچ آلن
هنگام خرید یا طراحی، استاندارد پیچ را بررسی کنید تا با ابزار و قطعات موجود سازگار باشد:
| استاندارد | نوع | توضیح |
|---|---|---|
| DIN 912 | Socket Head Cap | رایجترین استاندارد آلمانی/اروپایی برای پیچ سر استوانهای |
| ISO 4762 | Socket Head Cap | معادل بینالمللی DIN 912 |
| DIN 7991 | Flat/Countersunk | پیچ سر مخروطی با حفره ششضلعی |
| ISO 7380 | Button Head | پیچ سر دکمهای |
| DIN 916 | Set Screw (cup point) | پیچ تنظیم بدون سر — نوک فنجانی |
| ASME B18.3 | همه انواع (اینچی) | استاندارد آمریکایی — UNC/UNF |
