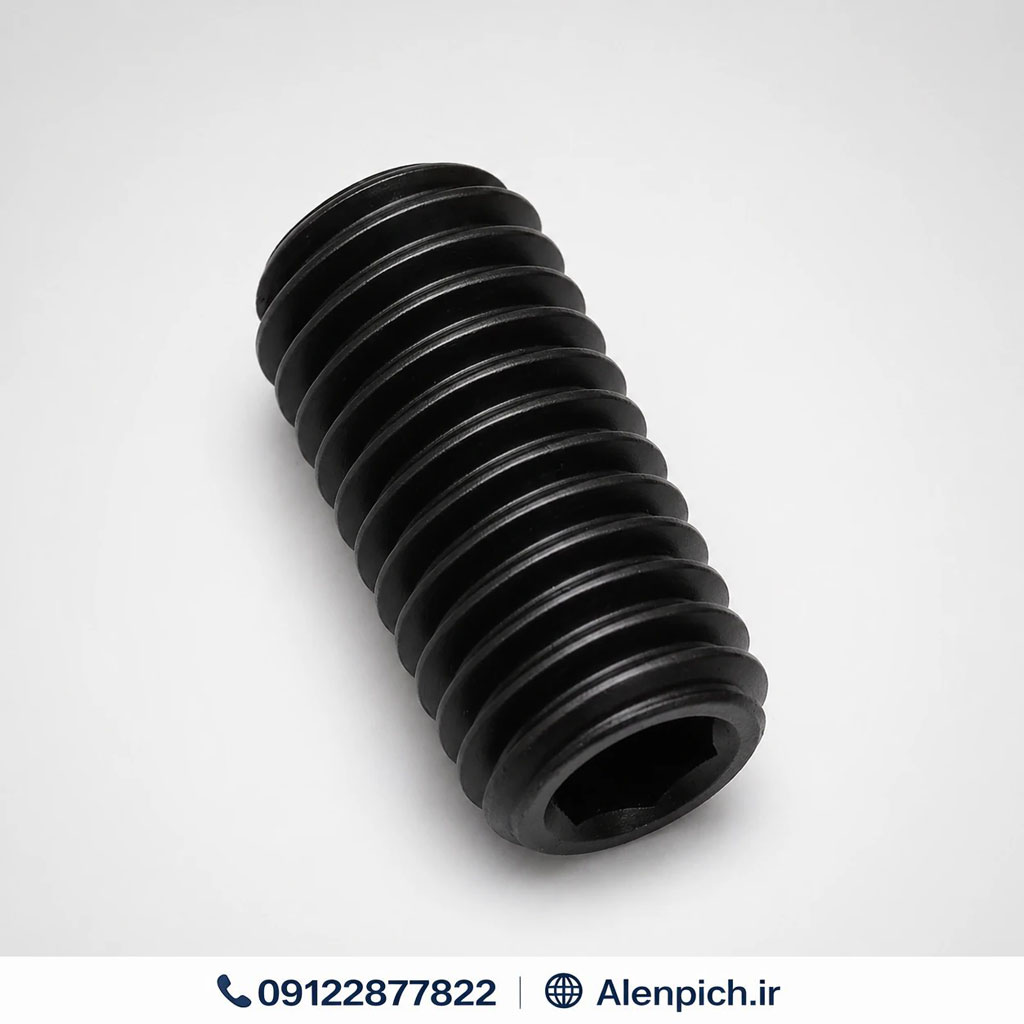

پیچ آلن مغزی M14×20 از سری پیچهای بیسر صنعتی است که برای ایجاد اتصال کاملاً توکار و بدون بیرونزدگی استفاده میشود. این نوع پیچ که با نام ستاسکرو نیز شناخته میشود، به دلیل نداشتن سر، کاملاً داخل رزوه محو شده و در کاربردهایی که فضای بیرونی محدود است یا نیاز به چرخش آزاد قطعه وجود دارد، عملکرد ایدهآلی دارد.
این پیچ معمولاً مطابق استاندارد DIN 916 با نوک کاپ (Cup Point) تولید میشود؛ نوکی که روی شفت یا قطعه مورد نظر فرو رفته و اصطکاک و قفلکنندگی بالایی ایجاد میکند. در برخی پروژهها نسخه DIN 913 با نوک تخت نیز استفاده میشود.
قطر رزوه M14 و طول 20 میلیمتر باعث میشود برای اتصالات متوسط تا سنگین انتخاب مناسبی باشد. رزوه عمیق و طراحی بدون سر، پیچ را برای تثبیت چرخدندهها، پولیها، فلنچها، شفتهای قطور و کوپلینگهای صنعتی ایدهآل میسازد.
این مدل بهواسطه ششگوش داخلی دقیق، با آچار آلن سایز 8 میلیمتر بسته میشود. جنس فولاد آلیاژی سختکاریشده با کلاس سختی 12.9 یا 45H مقاومت بالایی در برابر فشار، لرزش و نیروهای جانبی فراهم میکند. پوششهایی مانند اکسید مشکی یا گالوانیزه از خوردگی جلوگیری کرده و عمر پیچ را افزایش میدهند.
مشخصات فنی
• نوع پیچ: آلن مغزی (Grub Screw / Set Screw)
• استاندارد: DIN 916 (نوک کاپ) / DIN 913 (نوک تخت)
• قطر رزوه: M14
• طول پیچ: 20mm
• جنس: فولاد آلیاژی مقاوم
• کلاس سختی: 12.9 یا 45H
• پوشش: اکسید مشکی / گالوانیزه
• سایز آچار آلن: 8mm
• کاربردها: تثبیت شفت، چفتکردن قطعات، کوپلینگها، فلنچها، چرخدندهها، مکانیزمهای دوار صنعتی
